2　消防設備電源監控系統主要組成及功能

2.1消防設備電源監控系統組成

安科瑞AFPM型消防設備電源監控系統作為消防聯動控制系統的必要子系統，一般設置在消防控制中心，由電源狀態監控主機、監控傳感器（包括電壓傳感器、電流傳感器、電壓/電流傳感器等全部或部分組成）及系統總線組成。整個監控系統功能全面，安全可靠，探測準確，性價比高，系統內部采用RS485網絡通信，對外提供Modbus-RTU通信協議，以滿足其他標準系統的連接。

2.2消防設備電源監控系統功能

該系統實現了在消防控制室內有效的實時監測并顯示各個消防用電設備供電電源和備用電源工作狀態的各項技術要求，適用于新建、擴建和改建的工業與民用建筑。作為一種預報警系統，其優點是可以提前對消防設備電源故障進行報警。該系統主要監測消防設備電源的相關電氣參數，在電源發生過壓、欠壓、過流、缺相等故障和異常、相關參數不在設定值要求范圍內時能發出報警信號，并在系統中指示報警具體部位，且記錄并保存警報信息。避免火災發生時消防設備不能正常使用而導致不能有效地控制火災的蔓延，使火災發生時消防設備能高效快速地投入工作。

3　設計案例

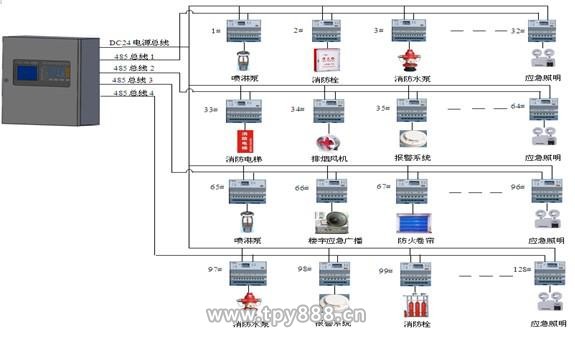

（1）中小型監控系統網絡拓撲結構圖

1）模塊AFPM-□為傳感器（監控模塊）。監控器（主機）能接收并顯示被監控消防設備電源的工作狀態和中繼器的工作狀態。

2）傳輸距離大于500m時，需加中繼器，1合中繼器占用1個傳感器（監控模塊）地址，中繼器的AC220V電源線采用3*1.5mm^2，由現場消防電源或消防監控室監控器（主機）提供。

3）傳輸方式為RS485總線，圖中以A/B表示，其電纜屏蔽層應與監控器（主機）的保護接地可靠連接。

4）每一種傳感器（監控模塊）通過編碼開關設定與監控器（主機）的通信地址。

5）根據工程需要在通信線上最遠端傳感器（監控模塊）處宜連接120Ω-10KΩ/1W匹配電阻，提高通信穩定性。

6）一般電源監控器（主機）有4個輸出回路，每個回路可連接32個傳感器（監控模塊）。特殊情況下可擴展更多回路。

（2）大型監控系統網絡拓撲結構圖

1)此系統用于建筑群或現場設備較多，需要分為多個區域的情況。

2)每個區域監控器（主機）可采集128個傳感器（監控模塊），特殊情況可擴展。

3)監控器（主機）供電主要電器AC220V，備用電源可自帶，也可現場提供。
